日本现代木结构住宅
“日本木结构住宅小总结”专题，只定位在“典型的日本一户建小住宅”方面。
先列举几例日本一户建小住宅
在日本，有传统意义上的和风样式的住宅，也有现代意义上的融合了欧美风格的新式住宅。

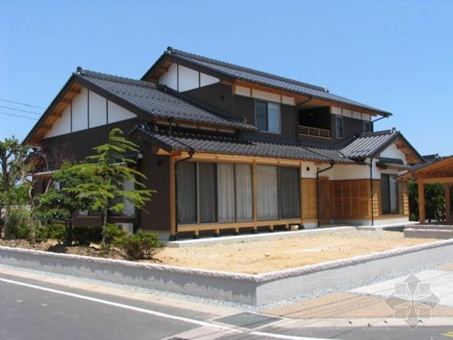

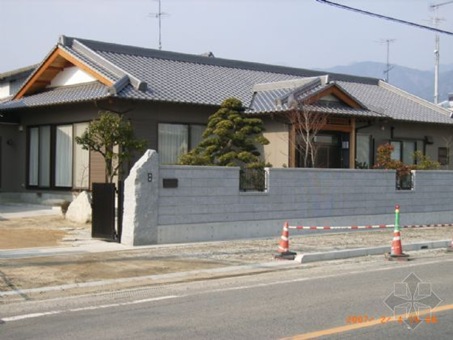

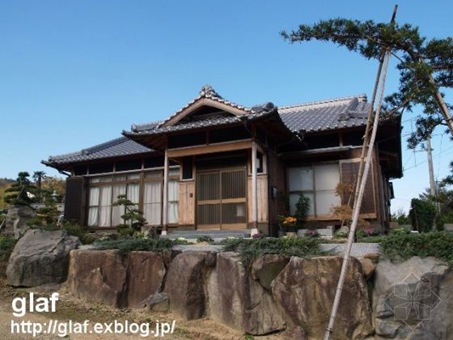

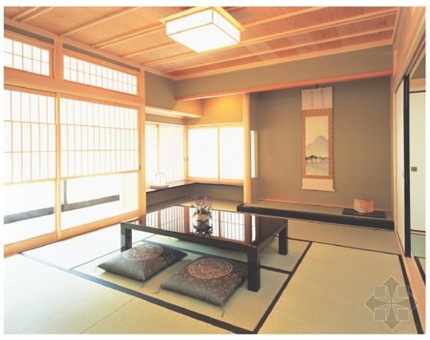

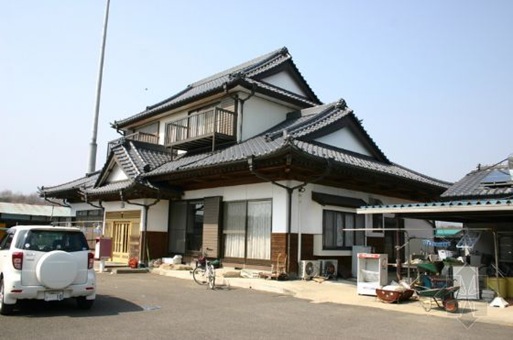

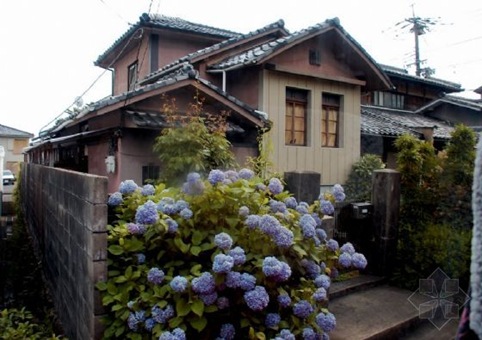

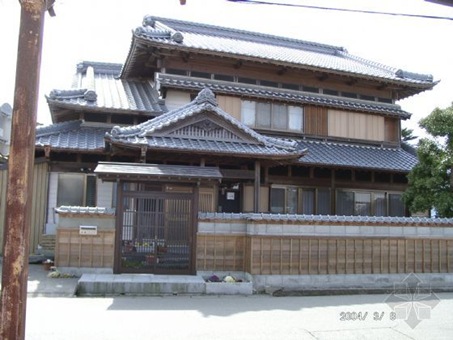

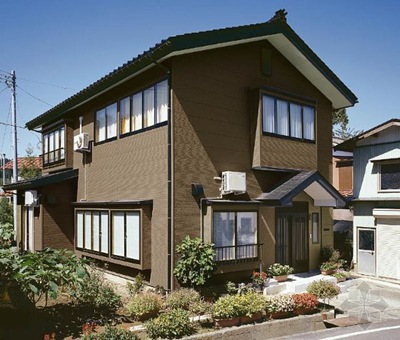

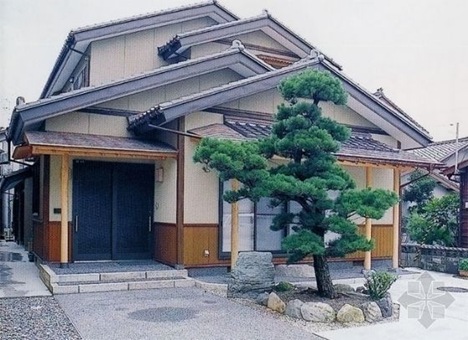

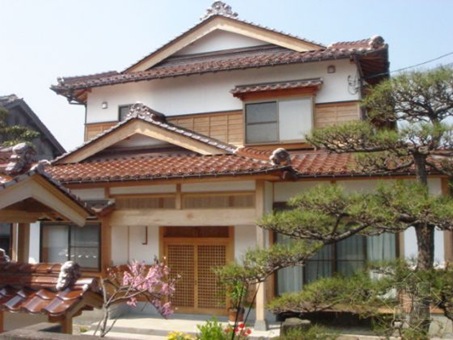

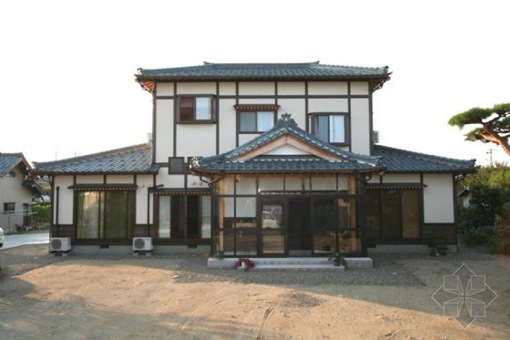

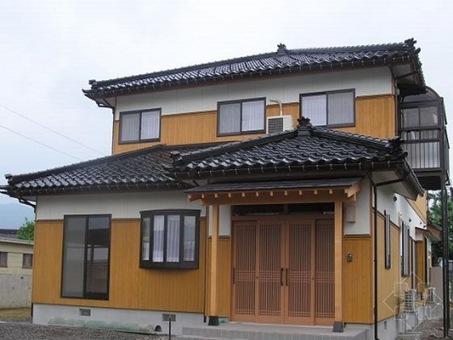

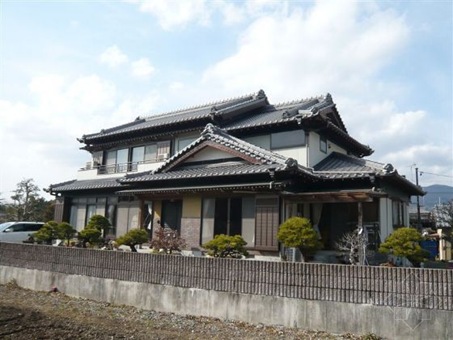

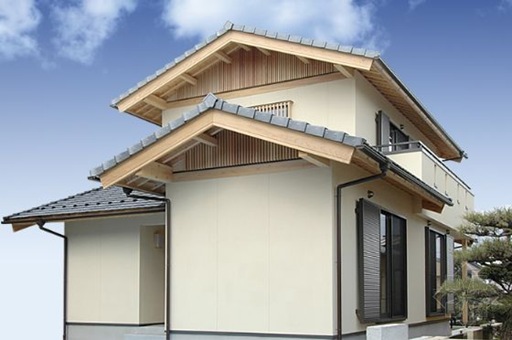

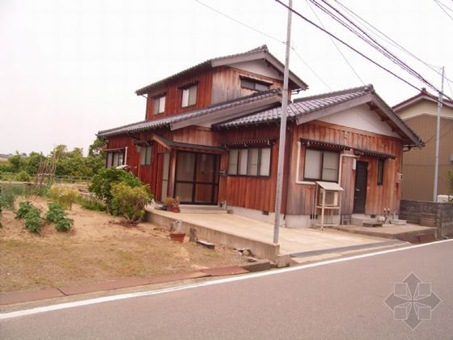

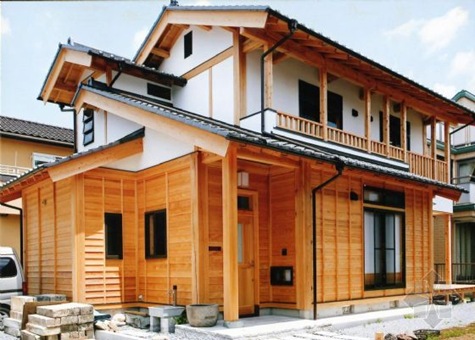

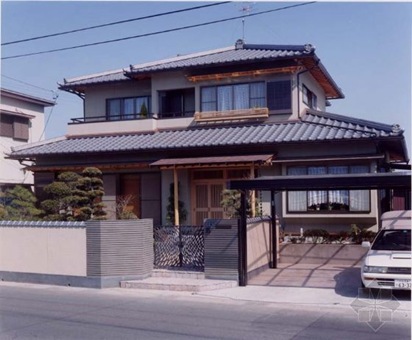

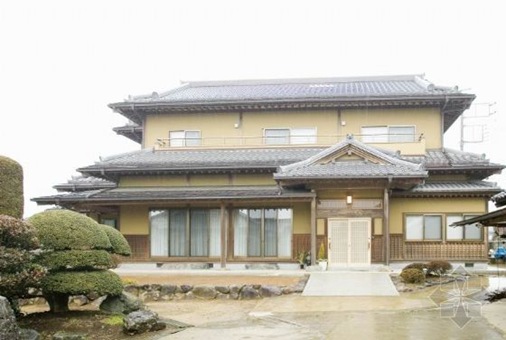

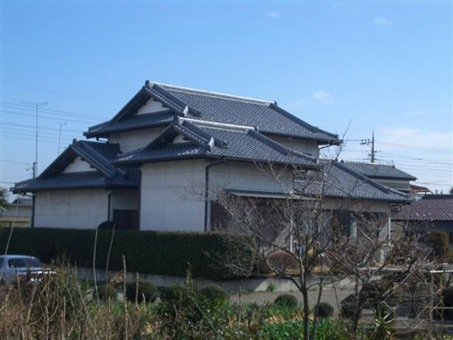

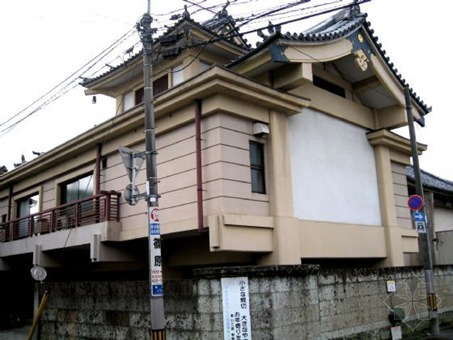

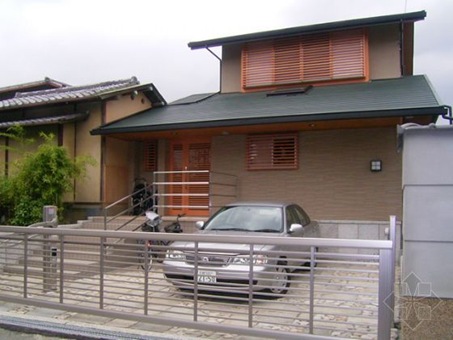

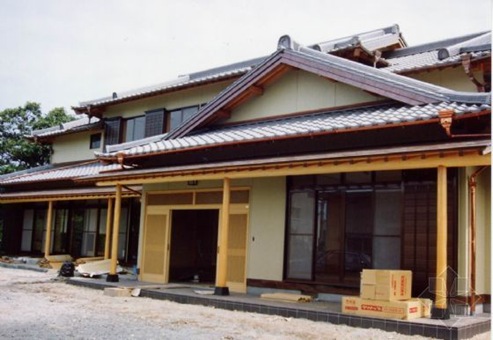

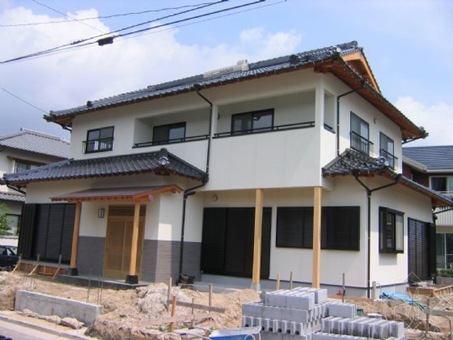

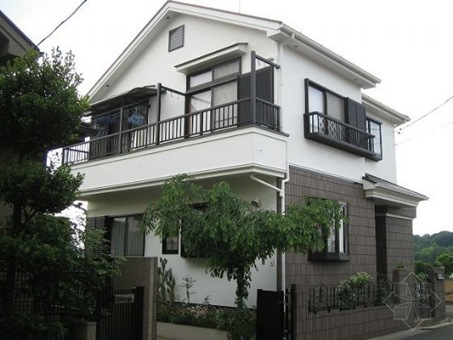

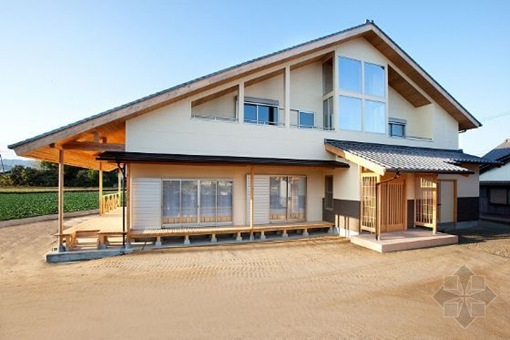

日式和风住宅之一

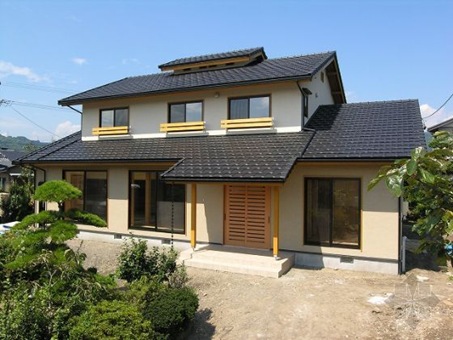

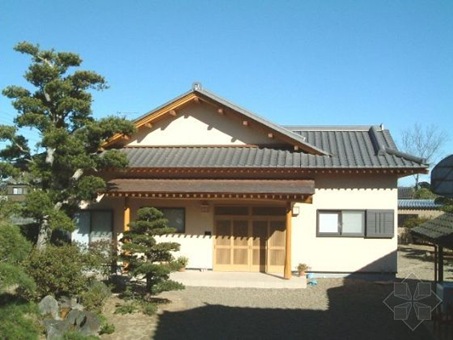

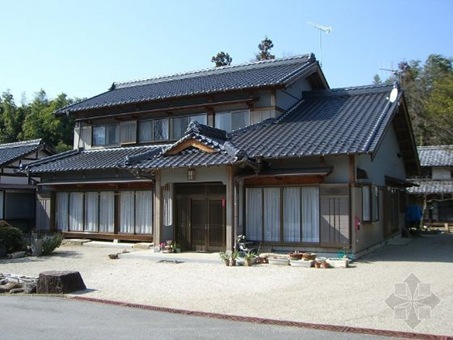

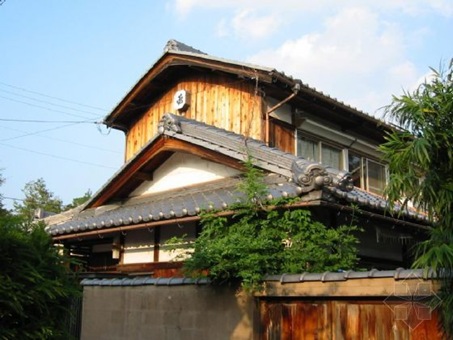

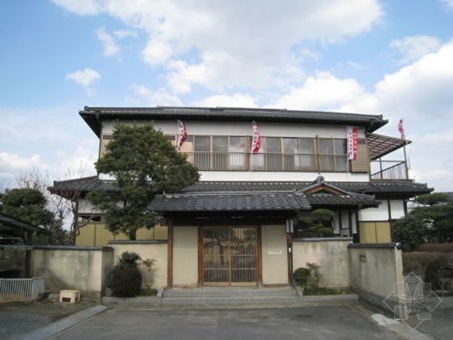

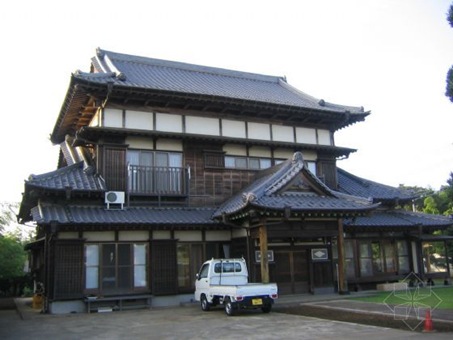

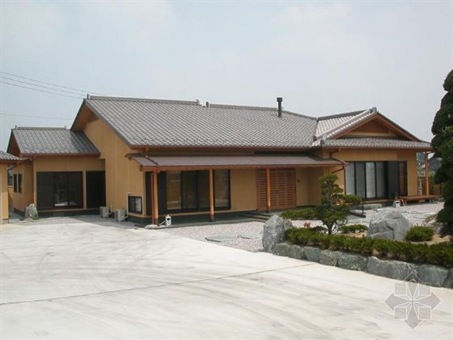

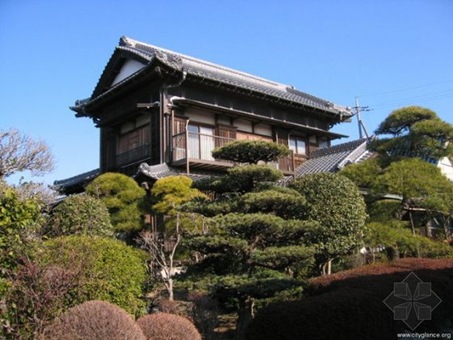

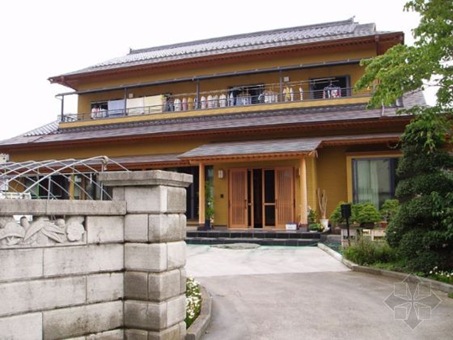

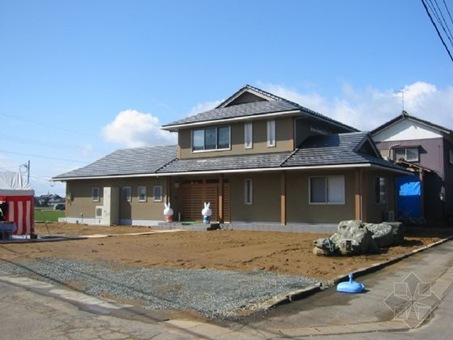

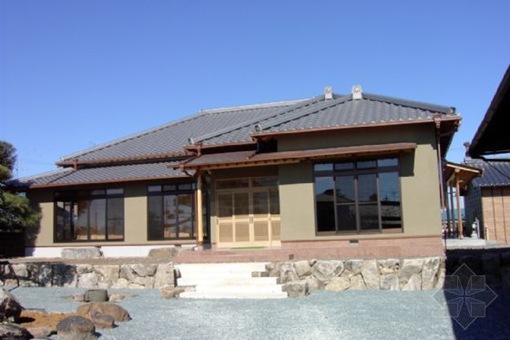

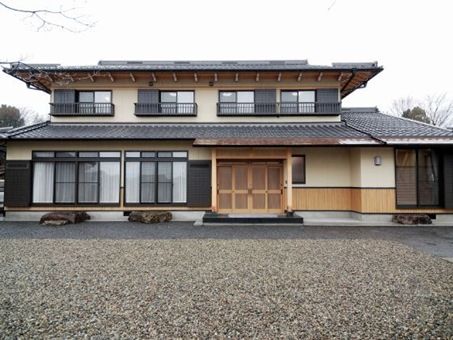

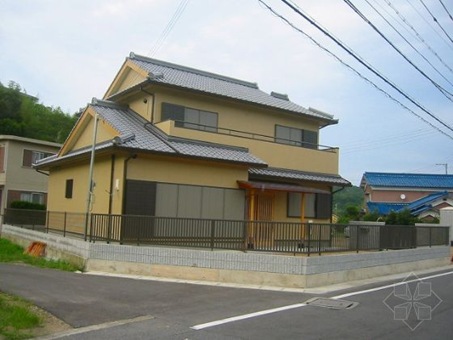

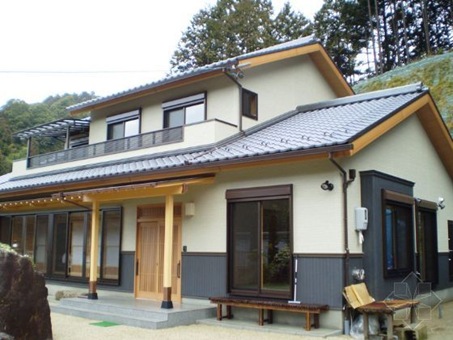

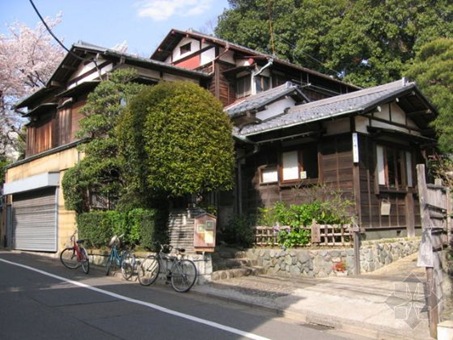

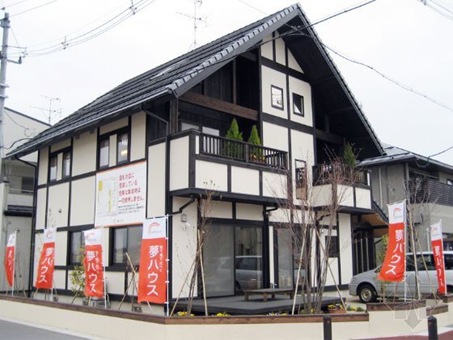

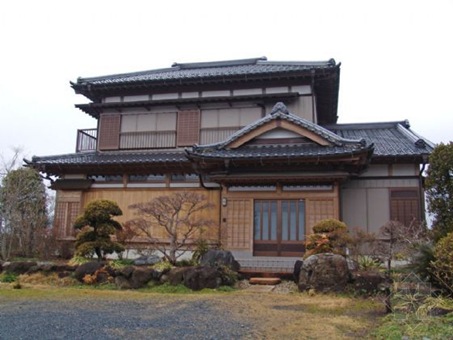

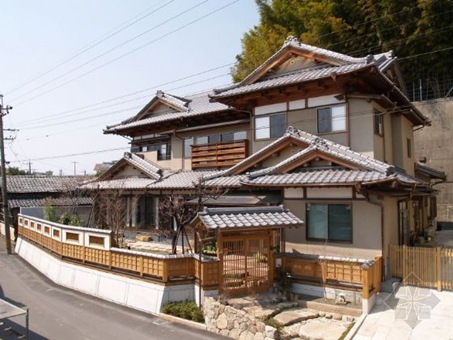

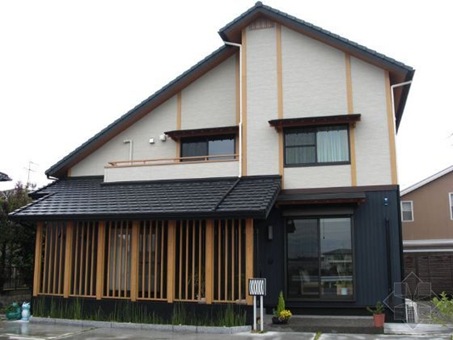

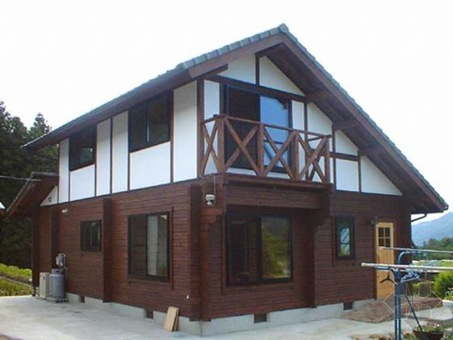

日式和风住宅之二

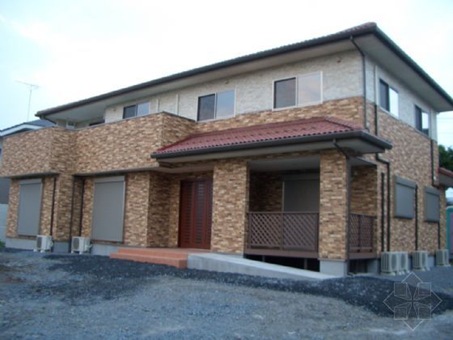

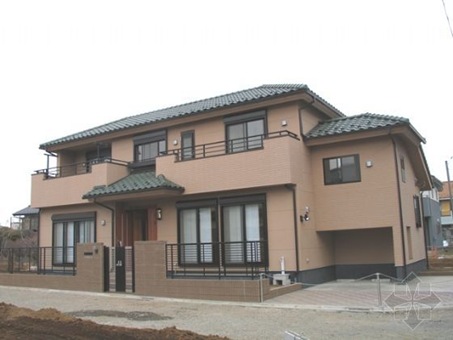

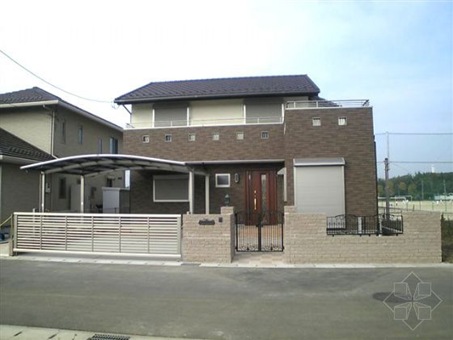

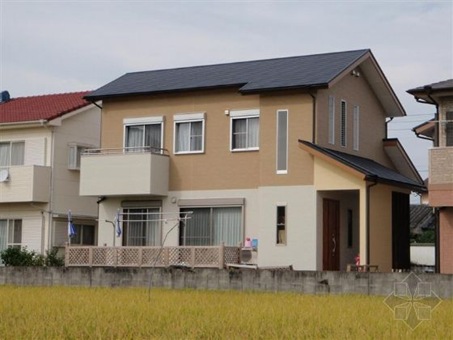

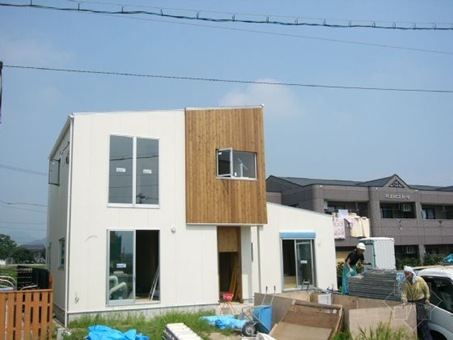

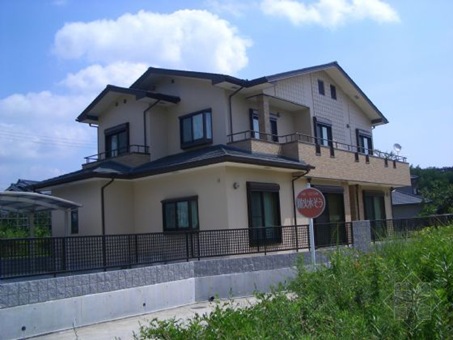

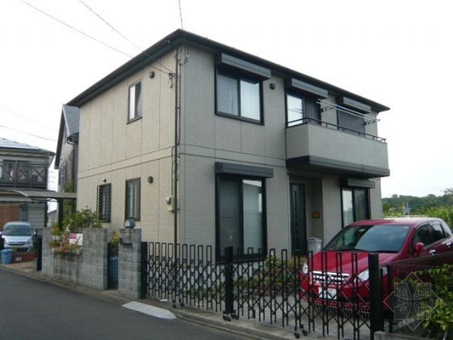

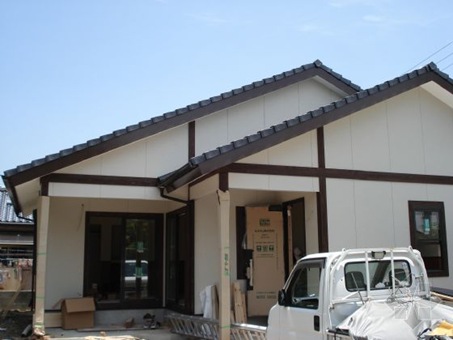

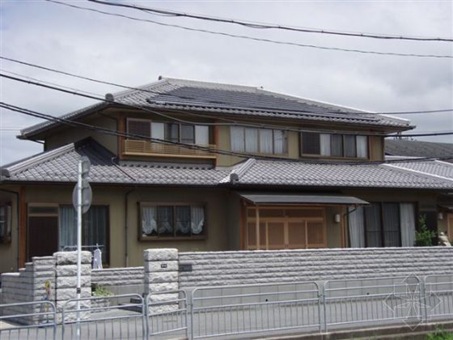

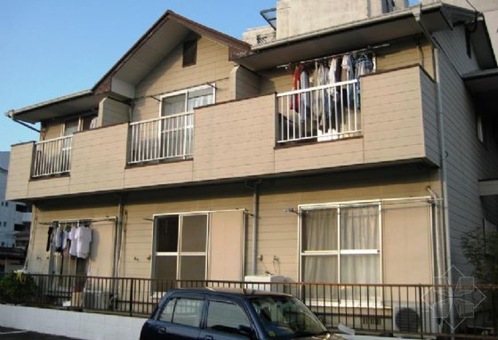

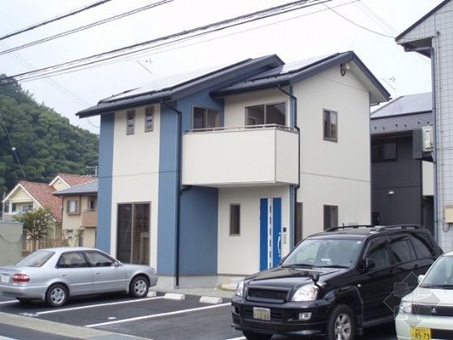

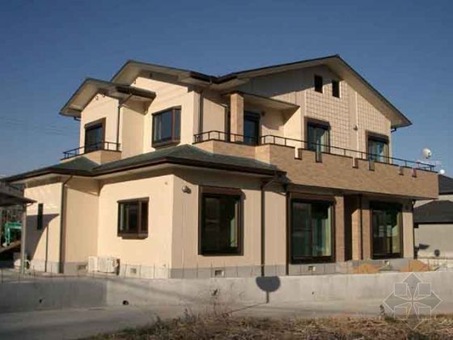

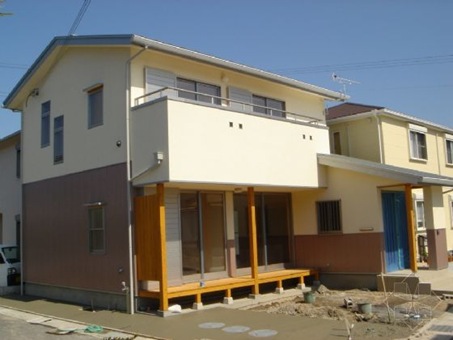

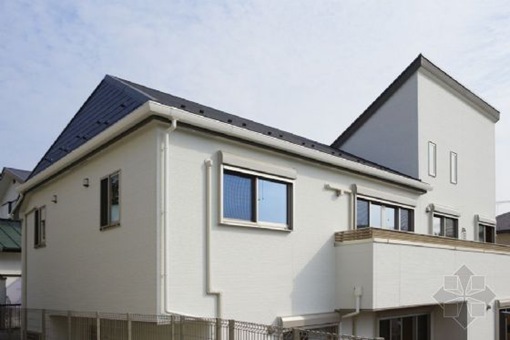

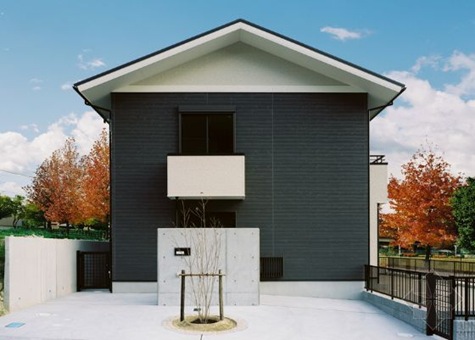

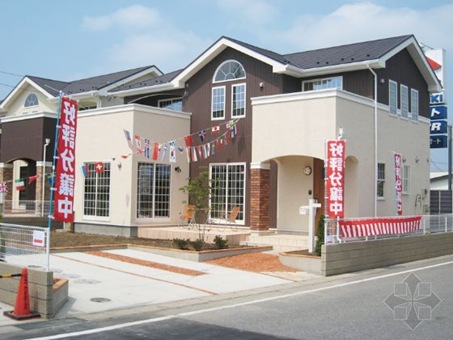

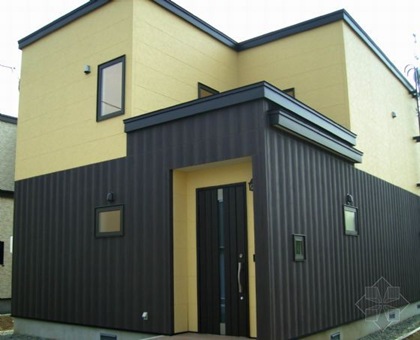

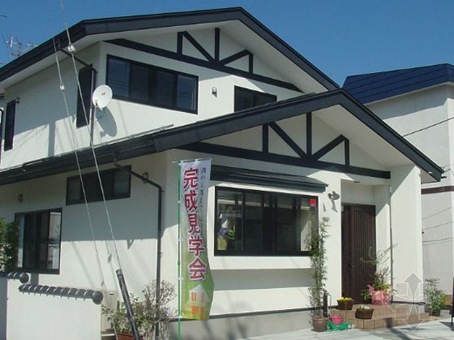

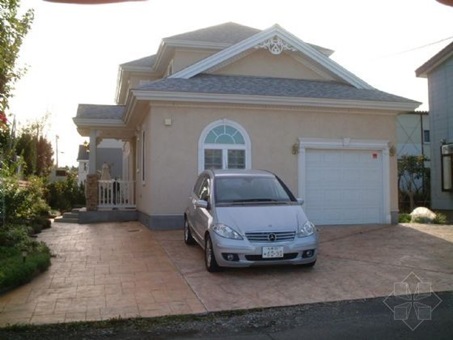

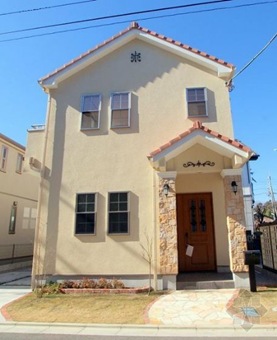

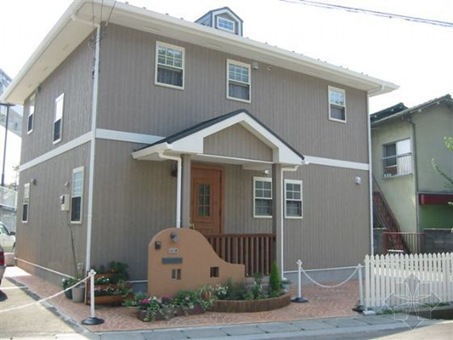

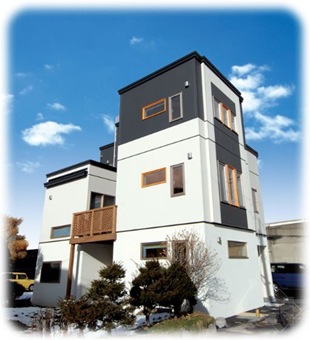

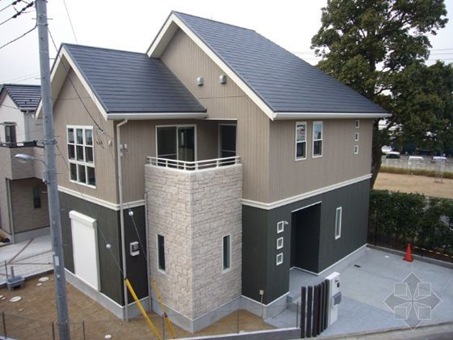

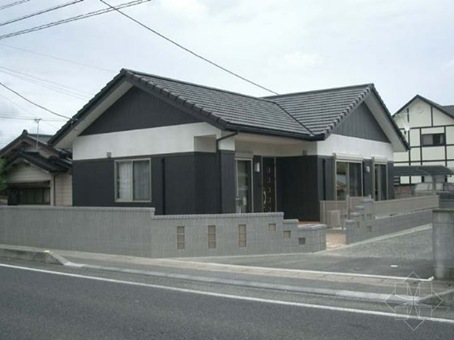

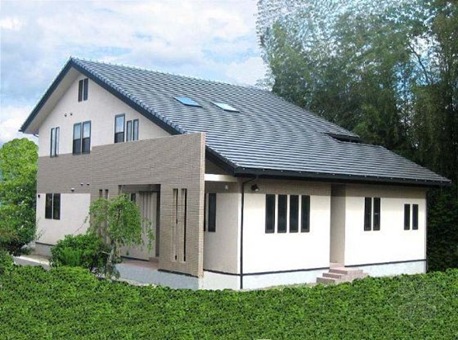

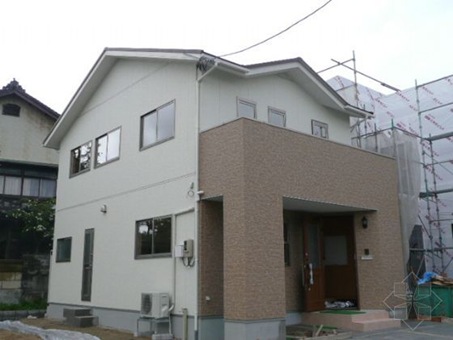

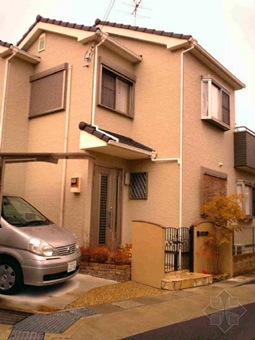

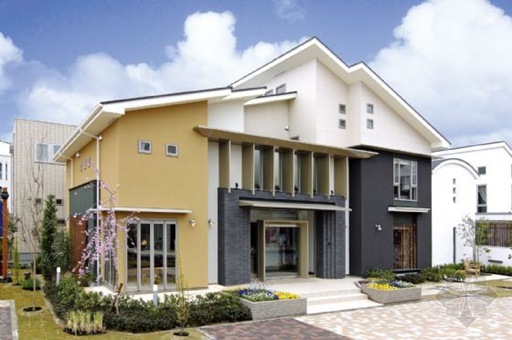

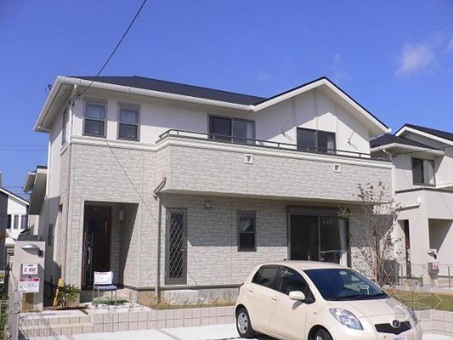

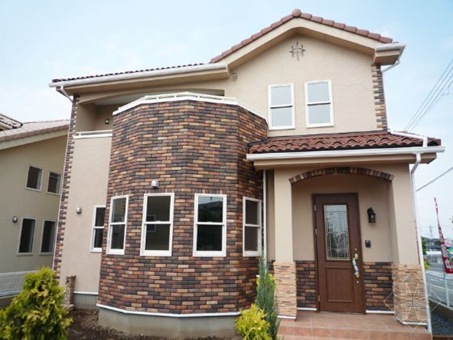

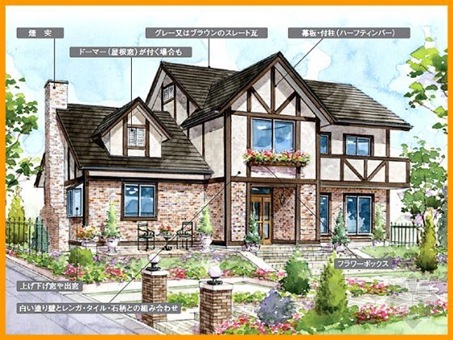

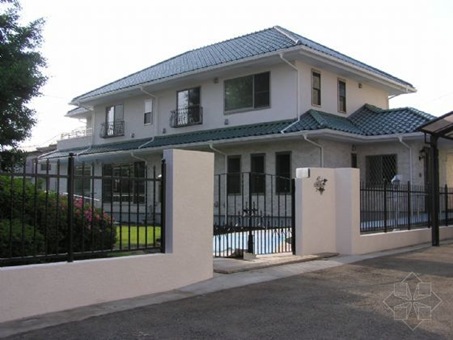

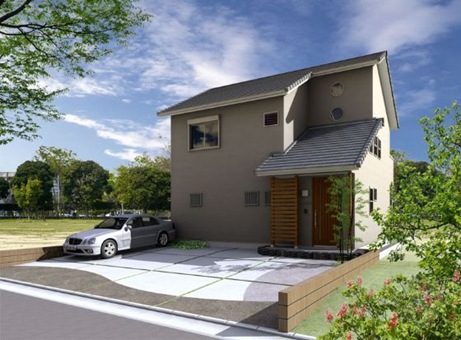

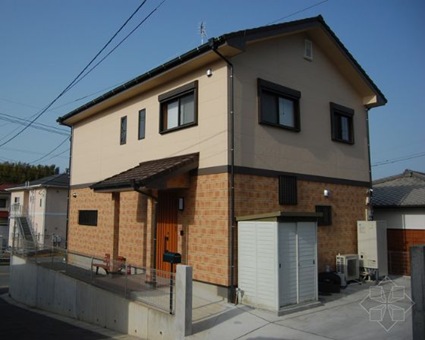

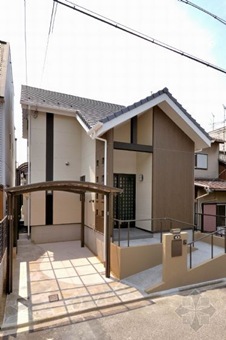

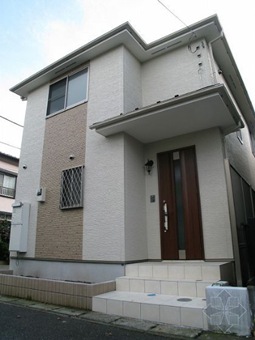

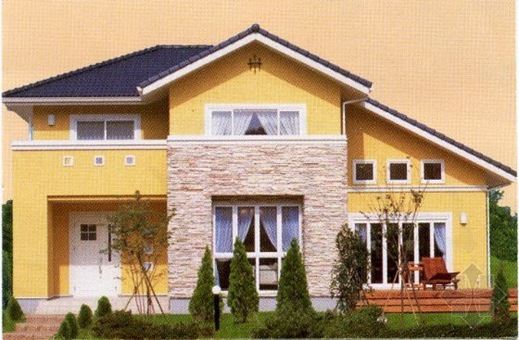

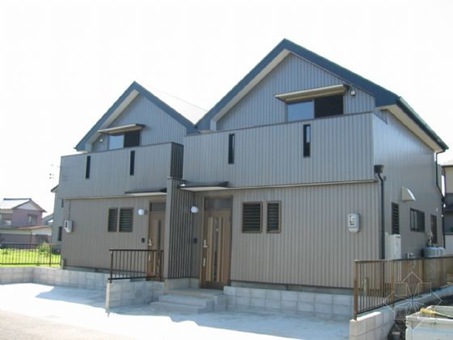

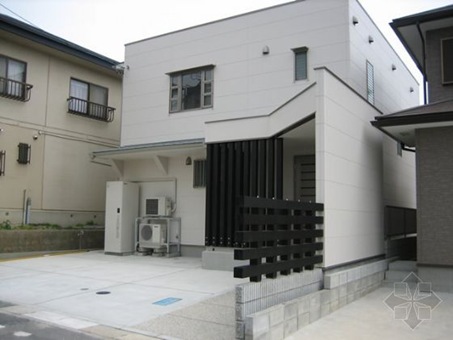

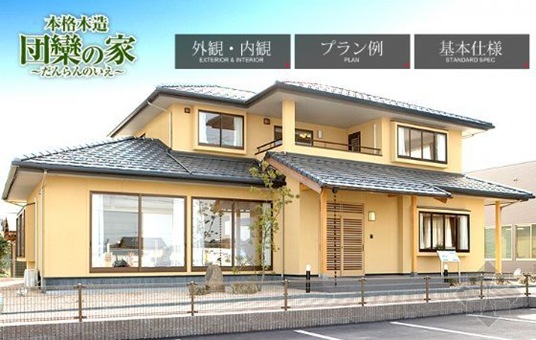

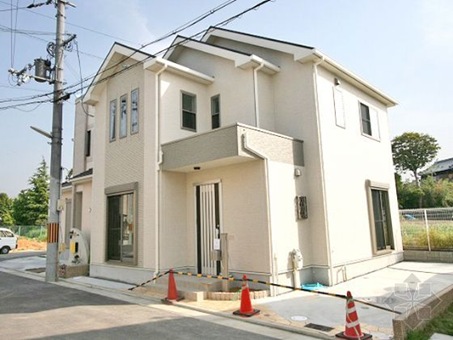

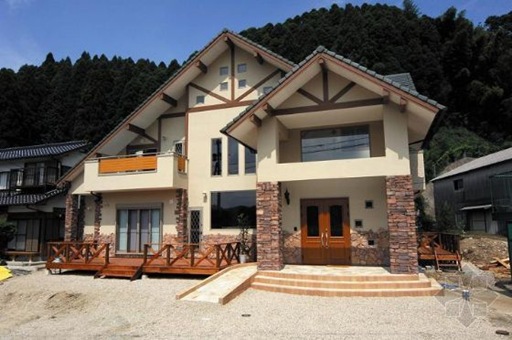

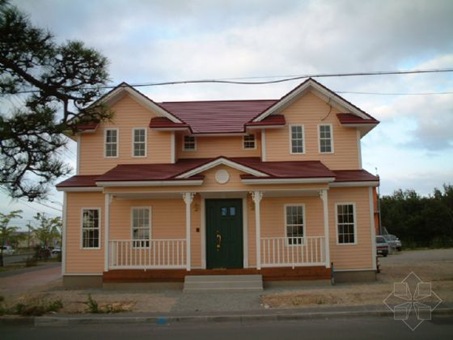

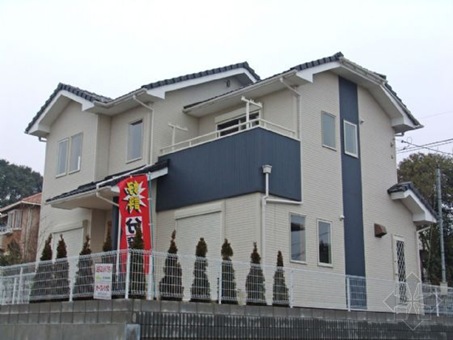

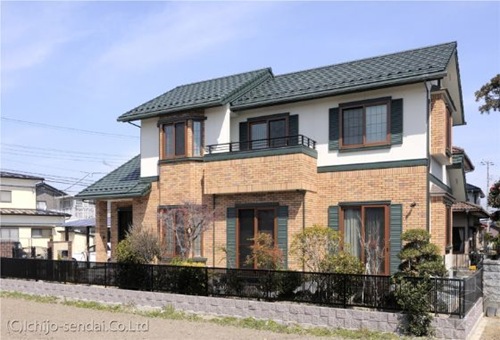

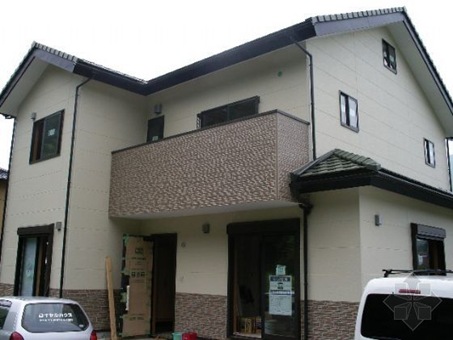

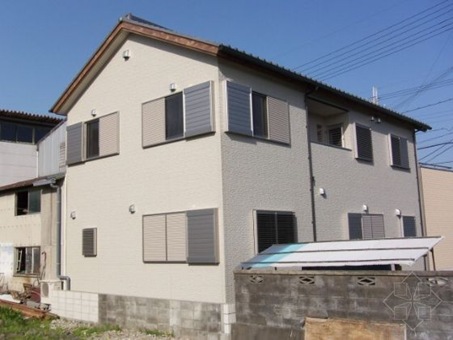

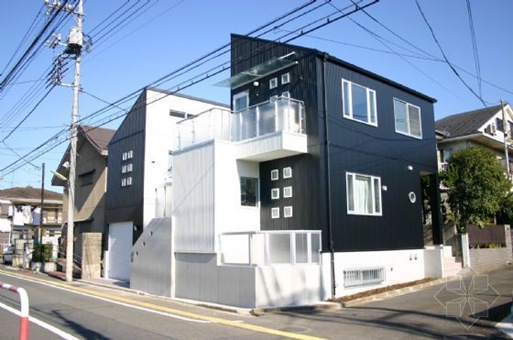

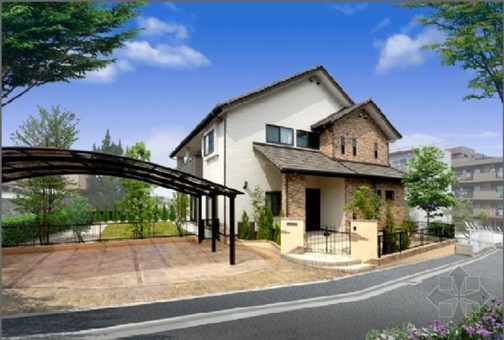

现代住宅

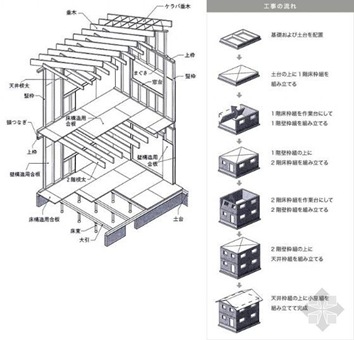

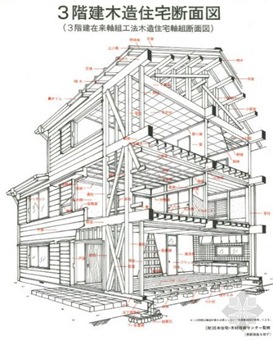

一户建小住宅示意图

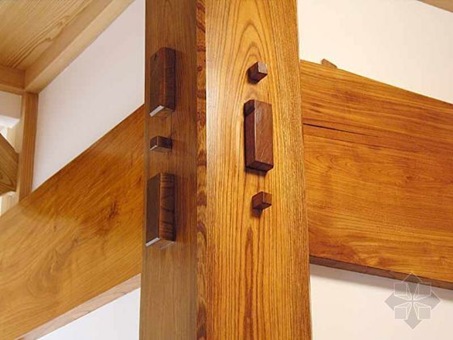

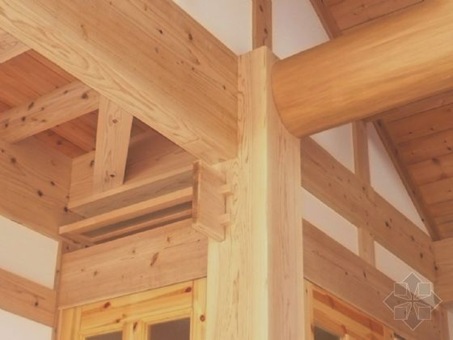

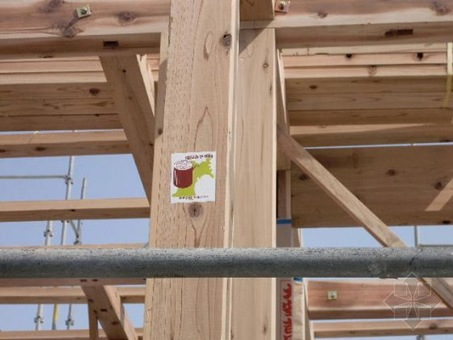

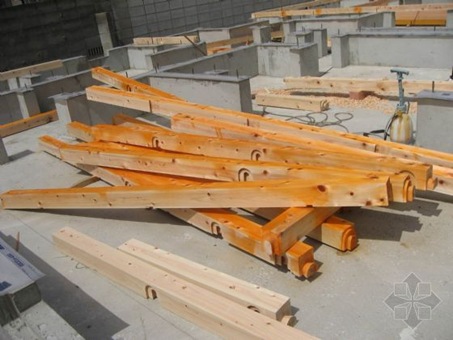

实木构件梁柱的加工制作

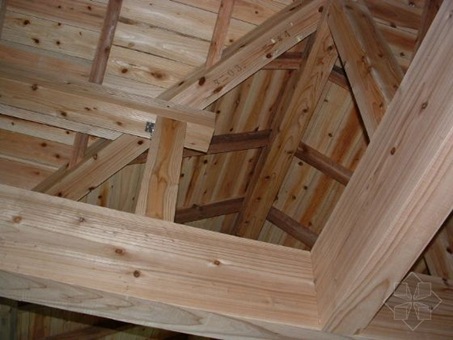

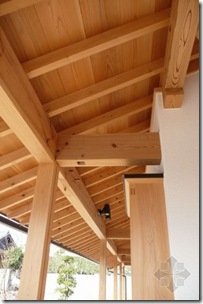

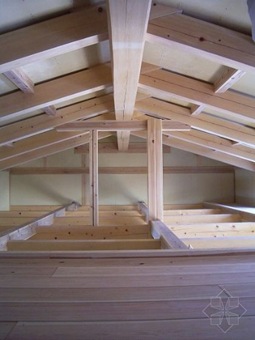

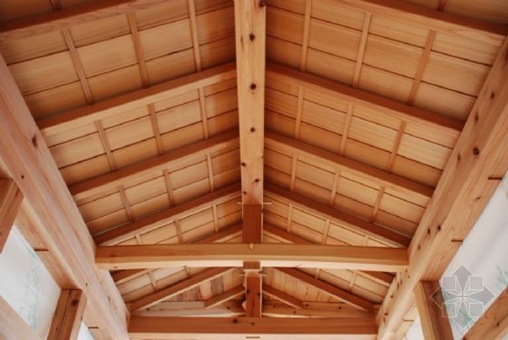

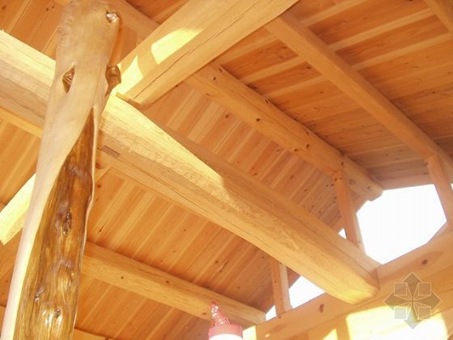

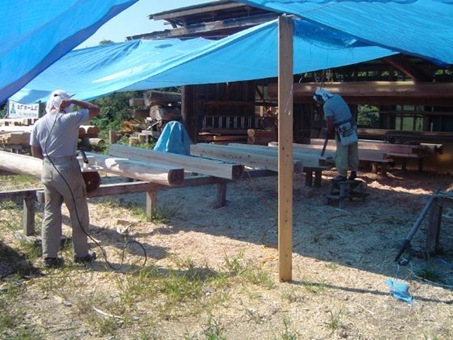

实木建造

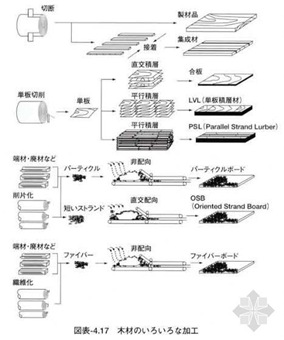

胶合木-LVL单板层积材的加工示意图
单板层积材LVL实物侧面

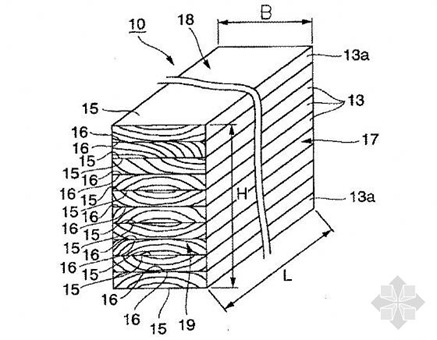

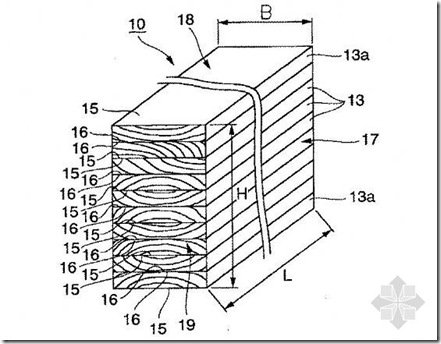

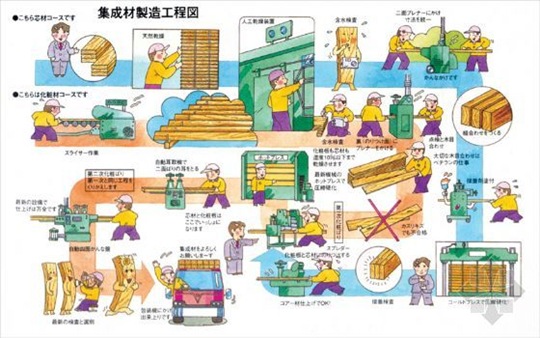

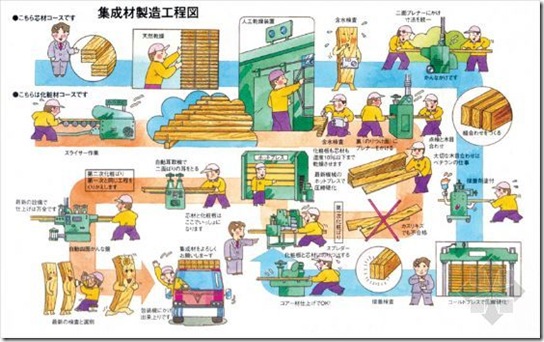

复合木-集成材的加工制作示意图

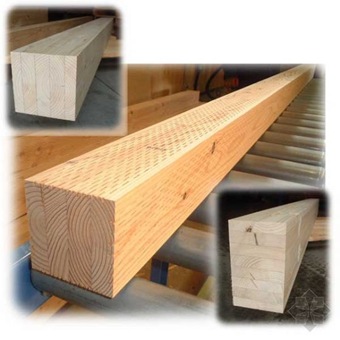

集成材成品构件的一端
日本木构造住宅，可以分为，轴组式构造住宅和壁式构造住宅两大类。

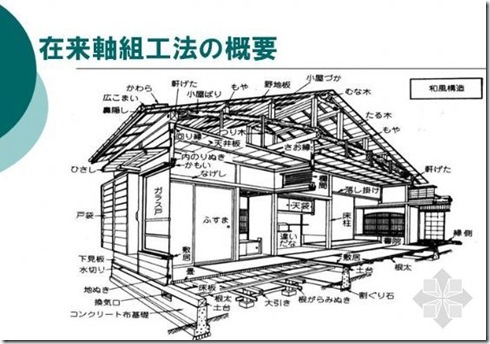

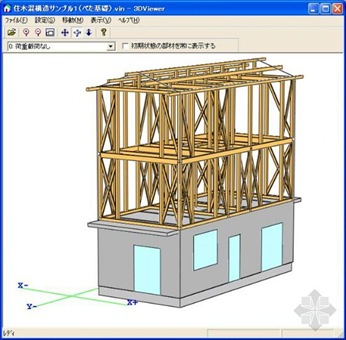

轴组式构造示意图

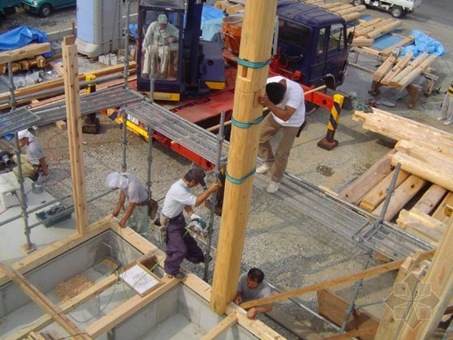

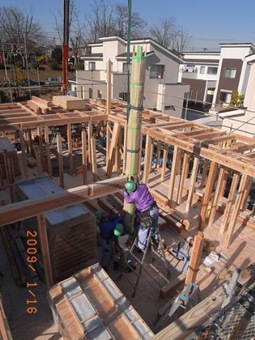

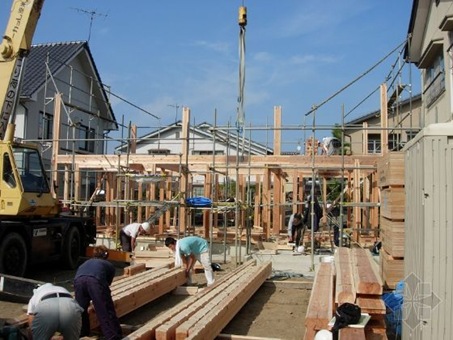

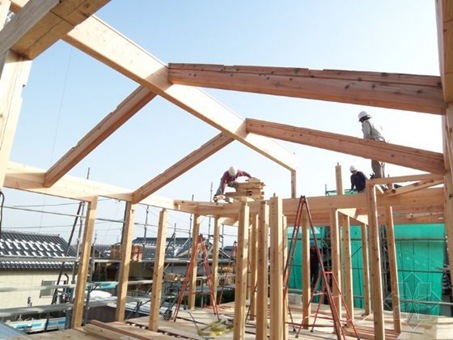

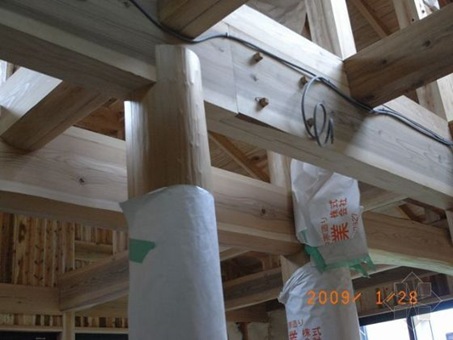

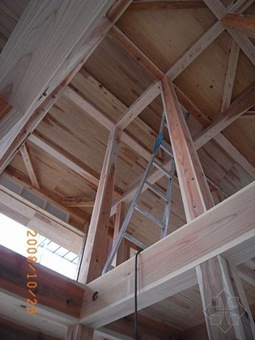

轴组式构造住宅建造实例1

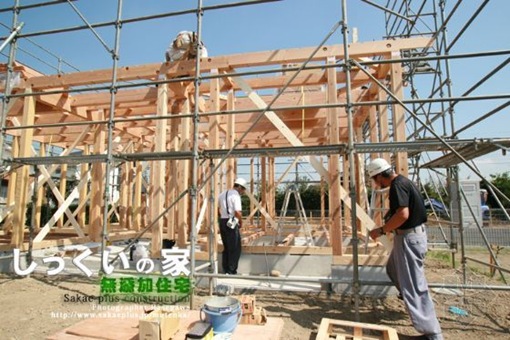

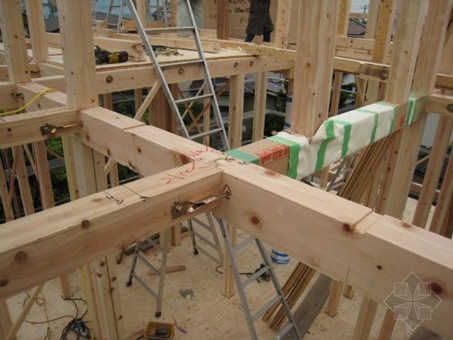

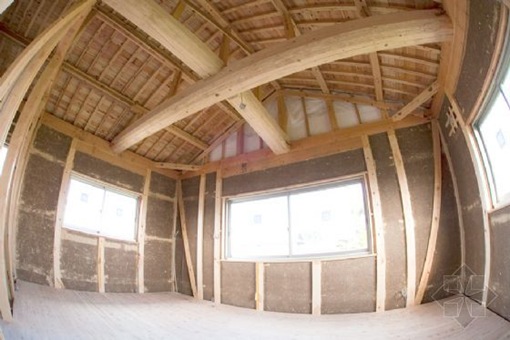

轴组式构造住宅建造实例2

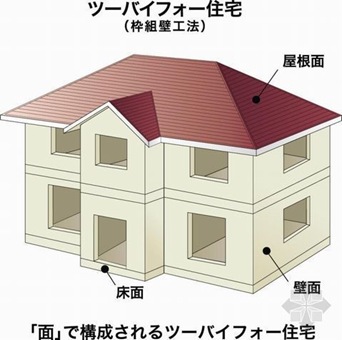

壁式住宅示意图
轴组式构造住宅，又可以细分为，传统木构造法，常规轴组构法，集成材构法，圆木组构法。壁式构造住宅，又可以细分为，木质面板构法（比如，OSB板、SIPs板），框架组壁构法（主要是２×４框组壁工法）。
三个附注：
传统木构造法，也有人称之为：梁柱式，欧美叫Post and beam。梁柱式工法的木构造住宅，是以柱与梁作为主要的结构构件，荷载的传递是由梁传到柱，而不依靠承重墙。
圆木组构法，欧美叫原木层叠式 Log house。原木层叠式木造住宅，是以断面为 D 型或 O 型的原木搭接，组成结构墙系统的木构造住宅。近年来，在新建木构造住宅中，原木层叠式木构造住宅已较少见。

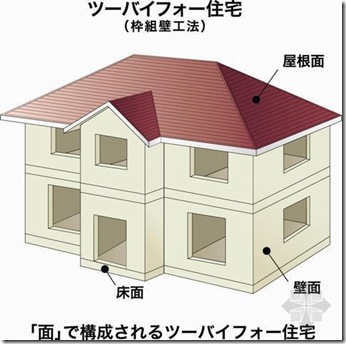

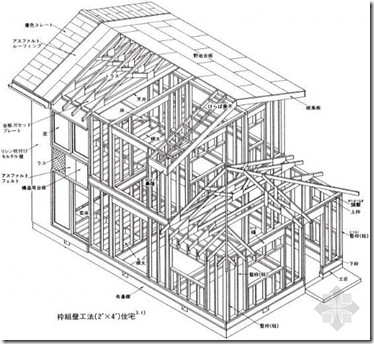

框组壁式木构造住宅，是近代北美的一种木墙结构，也称作“ 2 × 4 工法”，其构件断面是 2 × 4 英吋 ( 为标称尺寸，实际尺寸则约为 1.5 英吋×3.5 英吋 ，约3.8 cm× 8.9 cm) 。每隔 40cm 或 60 c m 间距设置一根间柱(Stud)，组成承重墙系统的木结构框架。
2 ×4 框组壁式工法住宅，用小断面、小尺寸的木材构件框架，组成高强度、低造价的住宅，是北美建造住宅的主流。
日本传统木造，常规轴组构法部分，由基础、水平材、垂直材、支撑，等组成。
连接部分，涉及接缝、接头和连接三个方面。木构造的连接方法主要有：钢钉连结、螺栓连接和镀锌钢板连接件连结。
日本现代木结构住宅，严格地讲，住宅的承重骨架系统，并不是全部采用木结构体系建造。在日本，一般是，住宅的下部基础部分，采用现浇钢筋混凝土的整块底板结构，住宅的中部框架和上部屋架部分，则大多是采用工厂化生产的集成木材承重骨架体系。上部木结构系统和下部钢筋混凝土基础底板，通过预先埋设的，镀锌钢制螺栓连接，最终形成为一个完整的整体部分。

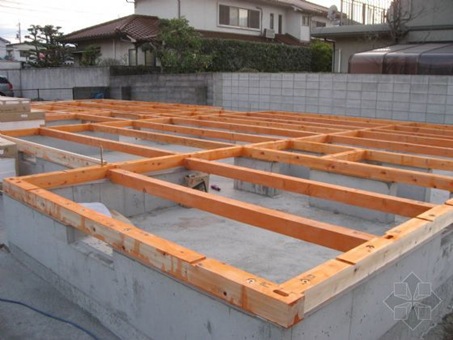

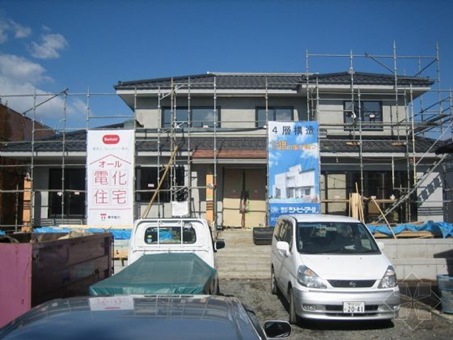

下部钢筋混凝土底板基础，上部木结构承重框架体系，住宅建造实例1。
下部钢筋混凝土底板基础，上部木结构承重框架体系，住宅建造实例2。
下部钢筋混凝土底板基础，上部木结构承重框架体系，住宅建造实例3。
承重框架体系，住宅建造实例4。
下部钢筋混凝土底板基础，上部木结构承重框架体系，住宅建造实例5。
日本现代木结构住宅，根据单根木质构件断面尺寸的大小，可以分为重型木结构住宅和轻型木结构住宅两大类。重型木结构住宅，在日本，也叫重量木骨住宅或者叫重量木构造住宅。在日本，采用重型木结构体系建造的“一户建”小住宅比较多，而在欧美等地，则采用轻型木结构体系建造的小住宅较为普遍。
在日本，重型木结构住宅，相当于过去的梁柱结构的建造体系，系统框架的荷载传递路径比较明晰，从上到下，椽条，檩条，屋架，楼层骨架，柱子，依次向下传递。在欧美，轻型木结构住宅，大多采用承重框架墙板体系。作为一次超静定的结构体系，其结构强度，主要是通过结构构件（框架）和次要结构构件（墙面板、楼面板和屋面板）的共同作用形成。
重型木结构构件，包括梁、柱、楼板，多采用实木、胶合木（LVL单板层积材）或者集成材建造。与轻型木结构不同，重型木结构的构件是住宅内部主要的承重构件。

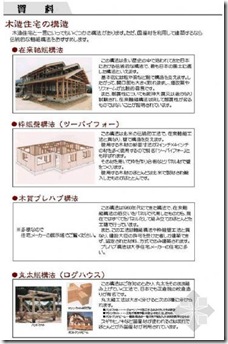

木造住宅种类
木造住宅系统组成示意图
（右侧部分）下部钢筋混凝土基础底板和上部木结构的连接关系剖且示意图
轻型木结构住宅的上部结构部分，一般由木结构框架、板壁填充料、框架覆面和装修材料三大部分组成。

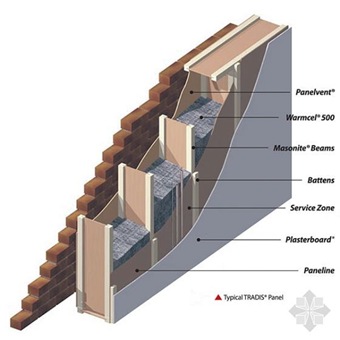

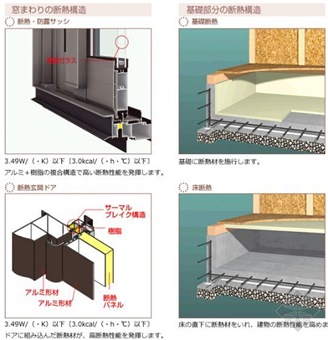

外墙里外构造层次组成示意图
轻型木结构住宅的木结构框架，是由小截面规格材构件，按照一定的间距，拼装成板型组合构件，如墙板、屋架等。

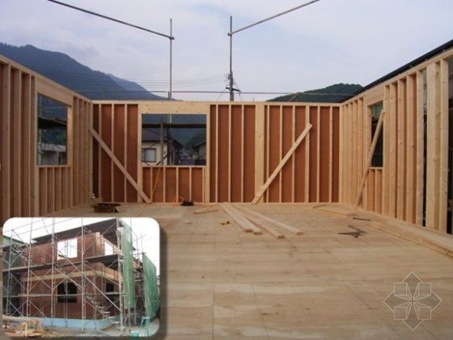

木结构框架墙板实例

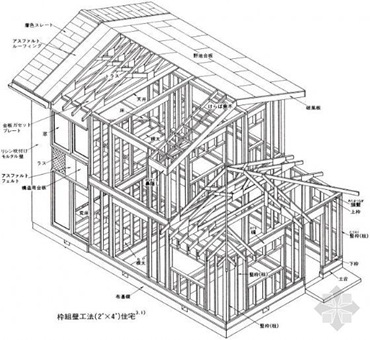

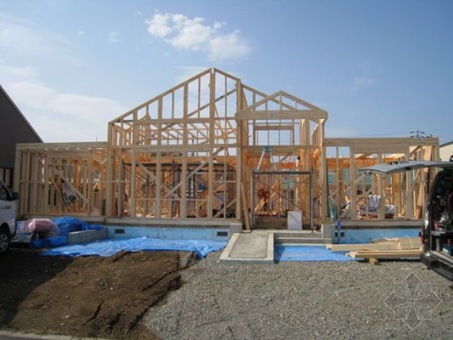

轻型木结构住宅框架体系
每层墙体安装后，施工楼板结构，形成上层结构的施工操作平台。在屋面部分的施工，屋架代替楼板梁，屋架上面铺设屋面板，最后形成整个房屋的木结构框架。

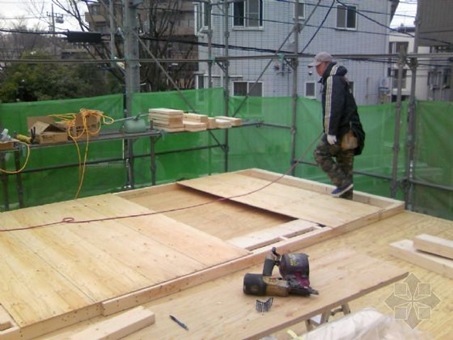

住宅二层承重楼盖，楼面施工完成，正准备住宅二层墙体的搭建施工。

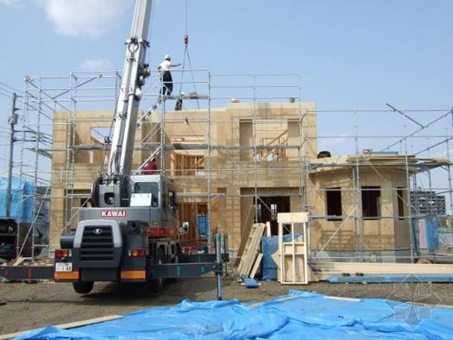

住宅二层墙体正在搭建施工进行之中

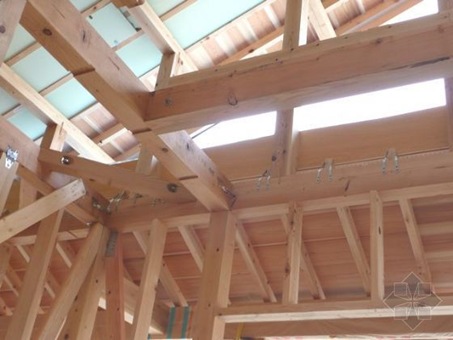

住宅屋架桁架部分正在搭建施工进行中
木结构框架形成后，在木结构框架内，布设水、电、气等管线。外墙面一侧，采用OSB（定向刨花板）防水结构板材，外敷防水、防潮、单向透气膜-“呼吸纸”等外墙材料包覆。根据设计要求，填充玻璃纤维等保温隔热材料，内墙面一侧，包覆防火石膏板等，形成由墙体、楼盖和屋盖等基本构件构成的承重结构体系。

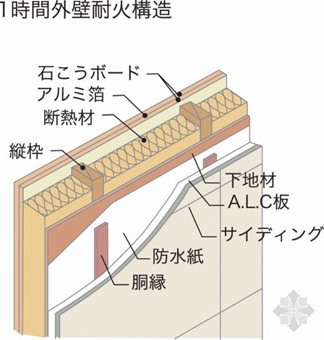

住宅外墙构造层次组成示意图1
住宅外墙构造层次组成示意图2
住宅外墙构造层次组成示意图3
住宅外墙构造层次组成示意图4
住宅外墙构造层次组成示意图5
住宅外墙构造层次组成示意图6
轻型木结构使用的材料主要有，规格材、结构复合木材（集成材）、胶合木（LVL单板层积材）、工字木搁栅、轻型木桁架、木基结构板材等。
规格材，是按照一定的尺寸和模数制成的实心锯材，用于结构框架的组装，包括墙骨柱、楼盖搁栅、屋盖椽条等。
结构复合木材、胶合木、工字木搁栅，主要用做结构梁构件，这些材料的共同特点是，将木材用结构胶，根据使用需要，进行加工粘合，形成比原木材性能有显著提高的结构构件。
轻型木桁架，是由规格材拼装，用于楼盖和屋盖的桁架梁，桁架节点采用镀锌齿板连接。
木基结构板材（OSB板、SIPs板等），用作墙体、楼盖包覆板材，除包覆和承受压力作用外，还传递和承受风载、地震荷载等横向剪力。
在日本，木结构住宅体系里面，有一个很重要的概念，叫“壁倍率”。壁倍率愈大者，表示其抵抗水平力的能力愈强
壁倍率示意图1
壁倍率示意图2
木结构的防潮、防火、防虫，以及木结构构件的持续寿命，过去曾是木结构住宅存在的一些现实的缺陷。防潮、防火、防虫是直接关系木结构的使用安全和寿命的重要因素。现代木结构住宅，通过采取先进的技术措施，可以有效地克服这些缺陷的存在。
通过在钢筋混凝土基础墙顶面和上部木结构框架之间设置防水层，外墙饰面与墙体间铺设防水、防潮、单向透气膜-“呼吸纸”，屋顶和檐口构成防水气流通道等技术措施，使木结构框架保持在一个透气、干燥的环境中，并且结构框架材料经过了防水加工处理，从而保证了木结构的防潮、防水性能。
木结构住宅的防火性能，是直接关系到住宅安全的重要因素。通常轻型木结构，
采用外包石膏防火板，用以阻断及防止火焰直接燃烧木材构件，以满足建筑构件的耐火极限要求。石膏材料本身的化学结构成分，决定了石膏板的耐火极限是比较高的，防火石膏板的耐火极限最大可以达5°h。
采用不同耐火极限的建筑构件，可以保证在规定的时间内，人员可以得到安全地疏散。
另外，重型木结构构件，在燃烧时，木结构构件的表面，会产生一层炭化层，这层炭化层，也可以延缓内部材质的快速燃烧。

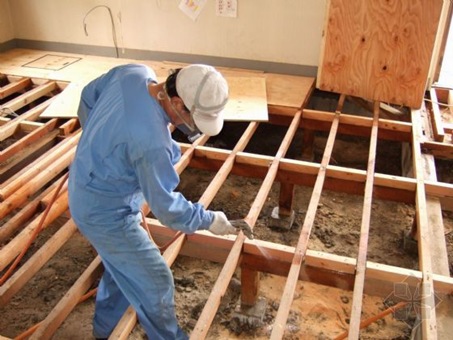

通过对基础结构和底层结构喷洒杀虫剂增强防虫效果，通过对木结构框架涂刷防火涂料增强结构防火性能，通过采用箱形结构基础形式、严格防水构造施工质量等措施，确保住宅结构的防水性能，从而可以保证和提高住宅的使用寿命。
以下内容的阅读提纲
—————————————————–

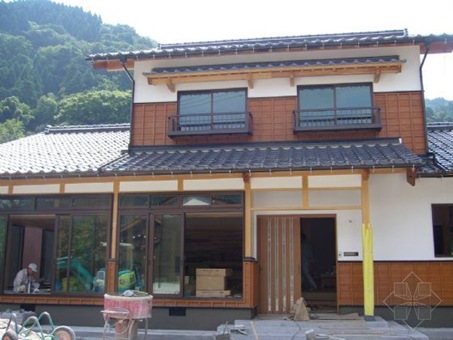

1、具有传统和风风格的日式住宅

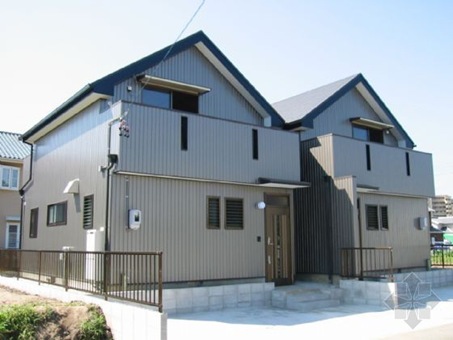

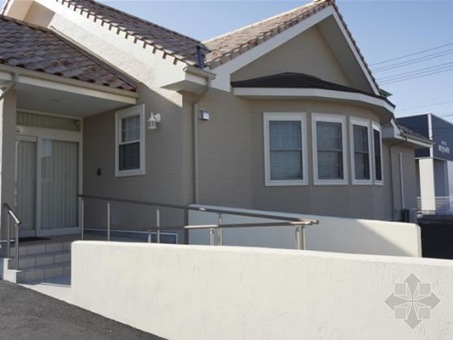

2、具有欧美风格的现代日式住宅
3、原木采伐加工
4、使用原木搭建的住宅
5、成品木材构件加工
6、钢筋混凝土底板基础
7、单板层积木材LVL
8、集成木材构件
9、构造用合板
10、传统轴组式(梁柱工法)
11、轻型木结构-框组壁2×4工法住宅

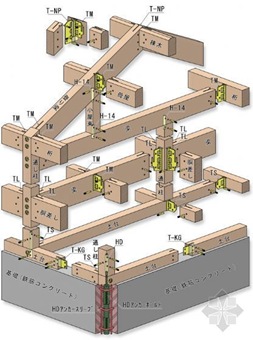

12、木结构金属连接件（金物接合工法）
13、住宅构造组成示意图
14、木材构件防蚁防火防腐处理
15、住宅模型试验
