欧美独立住宅地暖布线实例部分
———————————————–

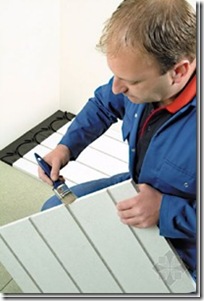

地暖布线实例1
地暖布线实例2
地暖布线实例3
地暖布线实例4

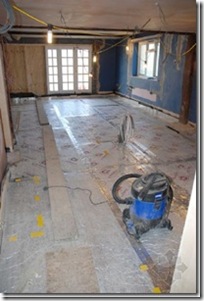

室内基础地面，碎石垫层，经过整平压实之后，铺设XPS泡沫保温板，
XPS泡沫保温板上面，绑扎钢筋网，下道工序为布放PEX地暖管线。

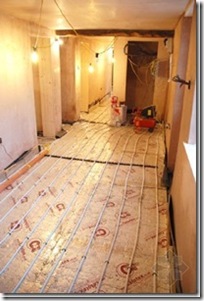

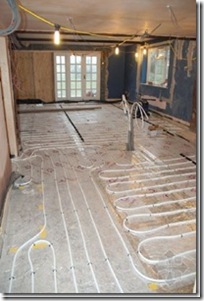

室内基础地面，XPS泡沫保温板、绑扎钢筋网上面，
开始布放PEX地暖管线。

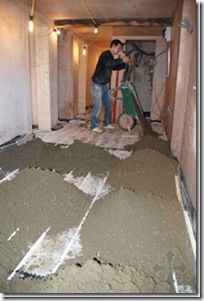

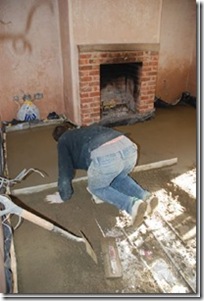

室内基础地面，PEX地暖管线上方，开始浇筑混凝土。

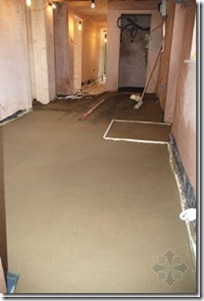

室内混凝土地面浇筑完成以后
地暖布线实例5
地暖布线实例6
地暖采用地下热示意图

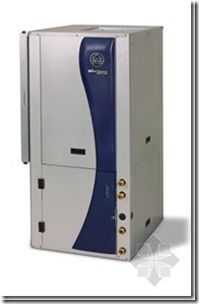

地源热泵机组
地源热泵系统室外地下深井的钻探
室内，地热，地板采暖系统，控制、显示面板。
车间内部地面，地热采暖系统施工。
住宅地下室位置，地热存储、控制、分配中心设备。
木结构楼层地面下方，地热供暖管线，经金属薄板固定，
安装在OSB定向刨花板下面，工字形LVL木结构复合承重梁之间，
用岩棉保温毯填充。
木结构楼层地面下方，可见，地热供暖管线布置，
生活用水管线，污水排水管线，强电照明系统线路等情况。
住宅外墙使用ICF（Insulating Concrete Forms）：保温混凝土模板。
地暖管线下方，铺放挤出式XPS保温板。
地暖布线实例7-散图
应用电热地暖
利用屋顶太阳能热量，配合其他热能，低温热水地板辐射采暖，
地面施工现场，一角。
公共道路地面低温热水辐射采暖系统应用
在冬季比较严寒的地区，采用这种措施，可防止道路结冰或者积雪。
公共道路地面以下，由于采用了低温热水辐射采暖技术，
所以，在严冬季节，道路结冰或者积雪不太严重。
电热地暖的施工现场之一
公共道路地暖应用
电热地暖
12、欧美独立住宅热交换系统
—————————————
住宅热交换系统，是住宅功能设施中，比较重要的一大部分。
屋顶太阳能集热系统，阁楼，或者地下室中，燃气热水锅炉，
或者电热水锅炉，地源热泵机组，能量回收通风系统，
这些部分可以配合起来，组成一个完整的系统，
为住宅提供，空气清新，温暖舒适，健康环保，绿色低耗的室内环境。
Heat Exchanger Tank热交换存储罐
To Taps到水龙头
Current Hot Water Tank当前热水存储罐
热交换小实验装置
各种造型的铜管热交换核心部件

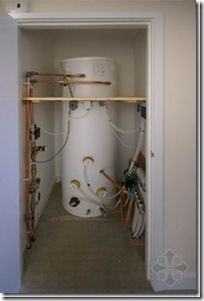

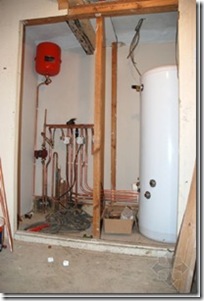

位于住宅地下室设备间的热交换系统

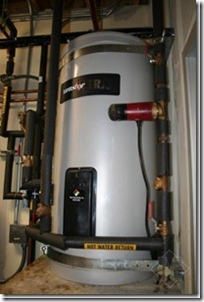

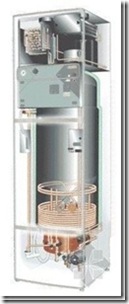

美国GE通用公司生产的混合热水锅炉
13、补充地暖遗漏部分
——————————————————–
欧美网站介绍
地板采暖的好处The Benefits of Underfloor Heating
——————————————————–
一、设计方面Design
采用地板采暖设计方案，住宅室内，采暖设施及管线完全看不到，不再另需使用传统的散热器等设备。这样，住宅房间设计和装饰，就能够比较灵活和自由。可以提高住宅的使用面积。
地板采暖系统运行比较平静。
二、经济与生态方面Economy & Ecology
采用地板采暖方案，可节省较大的燃料费用。
该系统运行较低的水温，适合现代高效率冷凝式锅炉的使用，比如，可再生能源装置——地源热泵。
三、健康与安全方面Health & Safety
采用地板采暖，室内房间，温暖舒适。没有了采暖设备，减少了许多安全隐患。
地板采暖系统是新建住宅的供暖更有效和经济的方法。现在人们已经普遍接受，是整个英国和欧洲大陆的最有效形式加热。
在英国，现在，不少建筑师和设计师，指定他们的新建住宅，首选采用地板采暖的取暖方式。由于能够证明降低运行成本，这成为一个非常有吸引力的卖点。它使新盖房子，加入了对能源效率的措施，例如太阳能，风力发电机，超绝缘（保温），热泵等等节能热源，使用地板供暖便会减少碳的发生。
地板供暖是未来的方向，舒适的热量和经济的运行成本。
注意：
住宅除了地面使用地暖技术之外，
住宅的基础墙体部分还采用了一种新型的墙体材料，
一种由聚苯乙烯加工而成的“BECO砖”。
电热地暖
太阳能热水系统与地暖系统配合
欧美等地，屋顶太阳能玻璃管集热器，大多采用金属超导热管太阳能方式。
而国内常见的，屋顶太阳能玻璃管集热器，大多采用全玻璃真空太阳能方式。
两者的结构、传热介质、热效率、使用寿命、造价、维修，等均不同。
————————————————–
国内常见的全玻璃真空太阳能
欧美金属超导热管太阳能
比如，热传导介质使用抗冻效果好，导热效率高的“乙二醇”，等等。
屋顶太阳能集热板系统的施工
金属超导热管太阳能,
热传导介质，一般是使用抗冻效果好，导热效率高的“乙二醇”，等等。
金属超导热管太阳能单根导热管示意图
medium liquid液体介质
热传导介质，一般是使用抗冻效果好，导热效率高的“乙二醇”，等等。
住宅室外地表地暖，热源——利用屋顶太阳能集热系统产生的热量。
欧洲一幢别墅地下热能应用
14、关于地暖系统中“水垢”的问题
——————————————————
地暖安装施工单位这样讲——
——————————————————
含有钙(Ca)镁(Mg)盐类等矿物质的水叫做“硬水”。
河水、湖水、井水和泉水都是硬水。
自来水是河水、湖水或者井水经过沉降，除去泥沙，消毒杀菌后得到的，
也是硬水。
水烧开后，一部分水蒸发了，本来不好溶解的硫酸钙(CaSo4）沉淀下来。
原来溶解的碳酸氢钙(Ca(HCo3)2）和碳酸氢镁（Mg(HCo3)2)，
在沸腾的水里分解，放出二氧化碳(Co2)，变成难溶解的碳酸钙(CaCo3)和
碳酸镁（MgCo3)(它们是石灰石、白云石的主要成分）也沉淀下来。
这就是水垢的来历。
在沸水中分解。那就是说要水温到达100度，那么地暖管中的水温是多少度？
一般壁挂炉设定的地暖温度是60度-65度，不会超过70度。
那么没有那么高的水温，地暖管是不会产生水垢的。
地暖管中基本上不会结垢。但在接头处会有水份蒸发，需要补水，
但这个水量也是微乎其微的。但也会有细小的微粒在水中沉淀，
用户地暖管清理一次时间最好为7-8年，经常清洗反而会对管道、
接头、分水器造成损害。
——————————————————
地暖系统清洗剂商家这样讲——
——————————————————
地暖管道在使用一段后，管道内壁会有大量粘泥、细菌及水垢的产生，
附着在管道内壁，形成管道堵塞，导致水流循环不畅、散热不够，
严重影响供暖温度及效果。
有资料表明地暖在使用一年后，地暖管的内壁每增加1mm的污垢，
就会导致供热室内温度下降6℃。这不仅影响了地暖的正常使用，
而且也造成了能源的浪费。
传统的地暖清洗方法是采用高压水冲洗，这种方法虽然简便，
但是清洗不够彻底，特别是对粘附于管壁的污垢很难有效清洗。
——————————————————
比较客观的说法——
——————————————————
地暖的属于低温热水，一般不会结垢，时间长了，还是会有一点
杂质沉淀现象的发生，但不会影响使用。
——————————————————
我个人这样分析——
——————————————————-
地暖系统锅炉中的热传导介质——水，一般不会直接使用未经过专门处理的水。
未经过专门处理的水，属于硬水。
——————————————————-
硬水中含有较多的可溶性钙、镁等化合物。
加热后的硬水，会形成钙、镁等矿物质的沉淀（即水垢）。
水垢会使水管道变得阻塞，造成水流不畅，
会导致能源费用增加30%之多。
管道内壁积聚水垢严重时，还会存在安全隐患，
必须采取措施，清洗管道内部的水垢，甚至要更换水管。
——————————————————-
地暖系统锅炉中的热传导介质，一般会使用经过专门处理以后的软水。
不含或含较少可溶性钙、镁化合物的水叫做软水。
——————————————————-
“硬水”这个词，是由英文的 “hard water”直译过来的。
因为这些水形成水垢以后, 很难被清除, 所以被叫做“硬水”。
自然界中的淡水，都多多少少含有钙、镁等矿物质。
——————————————————-
太阳能热水系统，非常容易结水垢。
一个有效而低代价的解决办法就是，在泵之前，安装电磁水处理器，
这样就会防止水垢的生成，而且能逐渐消除已有的水垢。
——————————————————-
“软水”这个词的英文是“soft water”。
不含或含较少可溶性钙、镁化合物的水叫做软水。
虽然煮沸就可以将暂时硬水变为软水，但在工业上若采用此法
来处理大量用水，则是极不经济的。
有些钙、镁离子含量很高的水，却不见有水垢生成，
这是因为这些钙、镁离子以氯化盐形式存在，它们是可溶的，
所以在加热时并不能沉淀出来。
——————————————————-
特别注意：工业上处理的软化水人们不可饮用，因为成本问题。
一般工业软化水处理，是用钠离子置换出钙、镁离子，
人们如果长期饮用含高钠盐的水，容易得心脑血管疾病。
例如：高血压、冠心病、脑血栓等。
